GNT252015 Stahlblech Wand Schaltschrank (HBT) 250 x 200 x 150 mm 1-türig IP66 hellgrau RAL 7035
IP66 Metallgehäuse mit montierter Standardtür, verzinkter Montageplatte und Erdungsband grün/gelb M6/M6
in umweltfreundlicher & wiederverwendbarer Kartonverpackung ohne unnötige, aufwendige und nicht mehr zeitgemäßer Folienverpackung
einsatzfertig montierte Tür mit montierter 5mm-DIN-Doppelbart-Schließung, einfach entnehmbarer Montageplatte und Flanschplatte(n) mit geschäumter PU-Dichtung für sichere Montage
Die Schaltschrank-Wandgehäuse sind aus hochwertigem, kalt gewalztem Stahlblech mit einer Stärke bis 2 mm hergestellt und verfügen über eine gehärtete Oberfläche - Pulverlackbeschichtung (Epoxyd-PE) in RAL 7035.
Die Gehäuse sind einzeln verpackt und werden mit Montageplatte und Zubehör geliefert.
Schließung 5mm-DIN-DDB (bis Höhe 400mm 1 Schloss, bis Höhe 800mm 2 Schlösser,
ab 1000mm Höhe 3-Punkt-Stangenschließung)

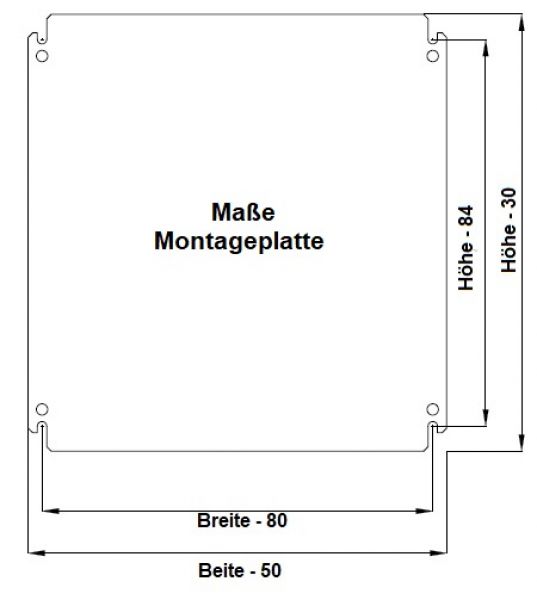

Montageplatten: für Gehäuse bis 700 mm hoch werden unmontiert geliefert, ab 800 mm im Gehäuse montiert.
Zubehör: 4 Dichtungsstopfen, Erdungsetiketten, Schlüssel, Kabelflanschplatte mit Schrauben, Montageanleitung.
- Hergestellt aus kaltgewalztem Stahlblech
- Türanschlag wechselbar
- Blechstärke:
- 1,2 mm bei Gehäusen oder Abmessungen von 250x200 bis 600x500mm.
- 1,5 mm bei Gehäusen oder Abmessungen von 600x600 bis 1400x1000mm.
- Wandbefestigungsbohrungen mit Ø 9 mm Durchschnitt.
- Wandbefestigungszubehör als Extra lieferbar (Wandabstand ca.10mm)
- Befestigungsbolzen: M8x25 (4 Stk.) für Montageplatte & Zubehör.
- Erdungsbolzen M6x10 am Gehäuse und an der Tür.

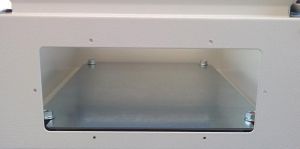

- Kabelflanschplatte mit geschäumter Dichtung zur einhaltung der IP-Schutzart.
- Gehäusekante doppelt gekantet zum Schutz vor eindringendem Wasser beim geöffneter Tür.
- Belüftungsbohrung Ø 9 mm auf der Gehäuseunterseite.
- Geschlossene Tür oder Sicht-Tür mit 110º Öffnung.
- ab 1000 mm Breite auch als Doppeltür lieferbar.

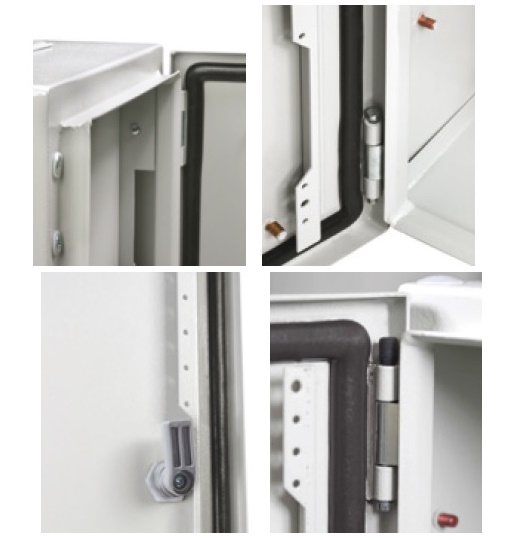

- Lösbare Scharniere und Scharnierstifte.
- Blechstärke der Tür: (nicht Sichttür)
- 1,2 mm für Gehäuse vom 250x200 bis 600x400
- 1,5 mm für Gehäuse vom 600x500 bis 800x1000
- 2 mm für Gehäuse vom 800x1200 bis 1400x1000 mm.

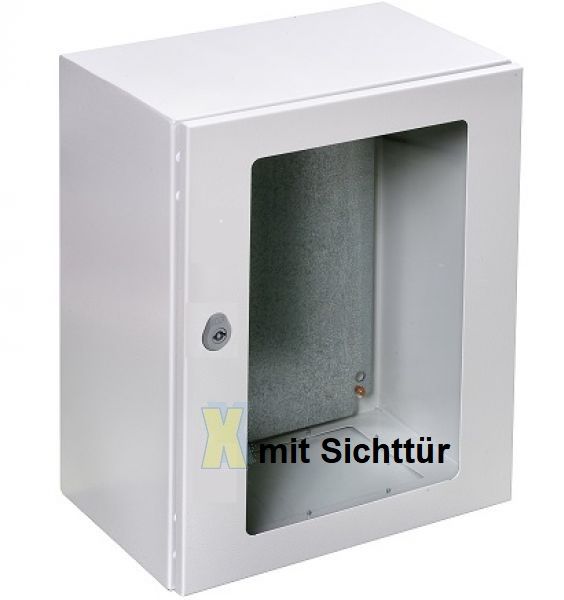

- Sichttür mit 4mm Sicherheitsglas
- Türverstärkungs- und Montageprofile mit 25 mm
- Lochraster zur Befestigung von Zubehör in der Tür.
- Türzentrierung ab 600 mm Gehäusehöhe
Verschlusssystem
Montageplatte
