Schaltschrank 500x300x200 mm HBT Stahlblech 1-türig IP66 mit Montageplatte und Erdungsband

Mobile Preview: Schaltschrank 500x300x200 mm HBT Stahlblech 1-türig IP66 mit Montageplatte und Erdungsband

Schaltschrank 500x300x200 mm HBT Stahlblech 1-türig IP66 mit Montageplatte und Erdungsband

Art.Nr.:: SWG0503020
Lieferzeit: (wenn Menge verfügbar) :: 1-3 Tage - abgehend * (Ausland abweichend)
Lagerbestand:: 7 Stück
Vol.kg/KG:: 10 kg je Stück

86,63 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

IDE GN503020 Schaltschrank 500x300x200 mm HBT Stahlblech 1-türig IP66 mit verzinkter Montageplatte und Erdungsband

abnehmbare Flanschplatte zur Kabeleinführung
Die Schaltschrank-Wandgehäuse sind aus hochwertigem, kalt gewalztem Stahlblech mit einer Stärke bis 2mm hergestellt und
verfügen über eine gehärtete Oberfläche - Pulverlackbeschichtung (Epoxyd-PE) in RAL 7035.
Die Gehäuse sind einzeln verpackt und werden mit Montageplatte und Zubehör geliefert.
Schließung 5mm-DIN-DDB (bis Höhe 400mm 1 Schloss, bis Höhe 800mm 2 Schlösser,
ab 1000mm Höhe 3-Punkt-Stangenschließung)
Montageplatten: für Gehäuse bis 700 mm hoch werden unmontiert geliefert, ab 800 mm im Gehäuse montiert.
Zubehör: 4 Dichtungsstopfen, Erdungsetiketten, Schlüssel, Kabelflanschplatte mit Schrauben, Montageanleitung.

KORPUS

Hergestellt aus kaltgewalztem Stahlblech
Türanschlag wechselbar
Blechstärke:
1,2 mm bei Gehäusen oder Abmessungen von 250x200 bis 600x500mm.
1,5 mm bei Gehäusen oder Abmessungen von 600x600 bis 1400x1000mm.
Wandbefestigungsbohrungen mit Ø 9 mm Durchschnitt.
Wandbefestigungszubehör als Extra lieferbar (Wandabstand ca.10mm)
Befestigungsbolzen: M8x25 (4 Stk.) für Montageplatte & Zubehör.
Erdungsbolzen M6x10 am Gehäuse und an der Tür.
Kabelflanschplatte mit geschäumter Dichtung zur einhaltung der IP-Schutzart.
Gehäusekante doppelt gekantet zum Schutz vor eindringendem Wasser beim geöffneter Tür.
Belüftungsbohrung Ø 9 mm auf der Gehäuseunterseite.

TÜR

Geschlossene Tür oder Sicht-Tür mit 110º Öffnung.
ab 1000 mm Breite auch als Doppeltür lieferbar.
Lösbare Scharniere und Scharnierstifte.
Blechstärke der Tür: (nicht Sichttür)
1,2 mm für Gehäuse vom 250x200 bis 600x400
1,5 mm für Gehäuse vom 600x500 bis 800x1000
2 mm für Gehäuse vom 800x1200 bis 1400x1000 mm.
Sichttür mit 4mm Sicherheitsglas
Türverstärkungs- und Montageprofile mit 25 mm
Lochraster zur Befestigung von Zubehör in der Tür.
Türzentrierung ab 600 mm Gehäusehöhe

Verschlusssystem

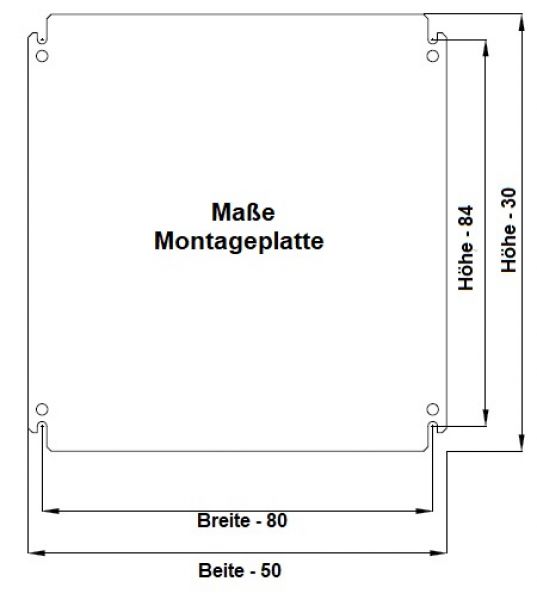

Montageplatte

inkl. geschlossener Montageplatte
hergestellt aus 2 mm verzinktem Stahlblech.
