Je höher die Schutzart von Gehäusen, desto höher die Gefahr von Kondenswasserbildung durch Temperaturschwankungen.
Durch Temperaturschwankungen kommt es zur Änderung der Druckverhältnisse und es gelangt feuchte Umgebungsluft durch Unterdruck in die Gehäuse.
Die feuchte Umgebungsluft kondesiert dann wiederum an der (kalten) Gehäusewand und es kann sich "Schwitzwasser" im Gehäuse bilden.

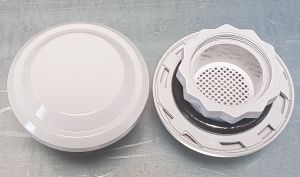

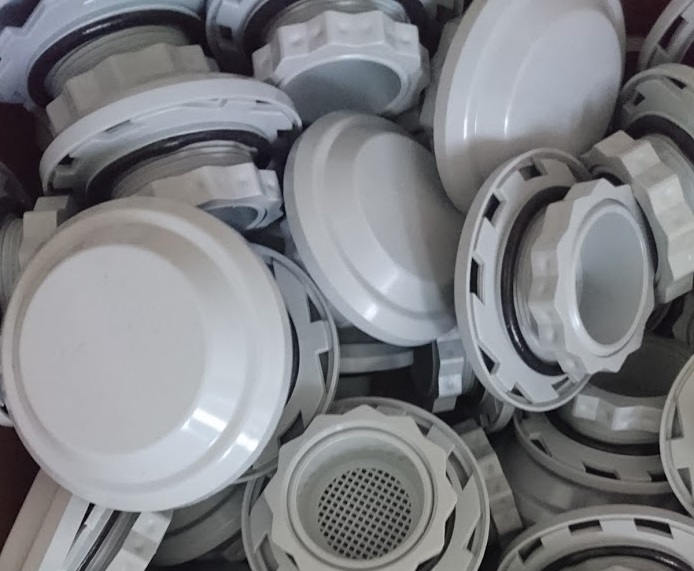

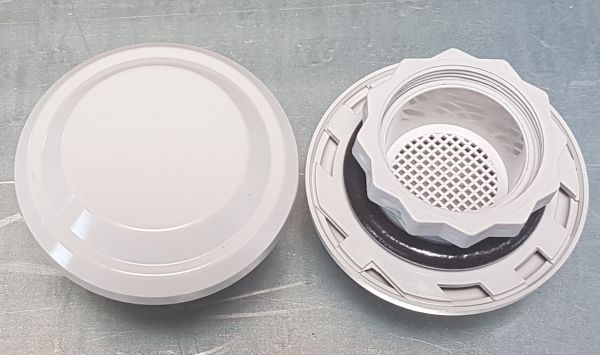

Druckausgleich-Verschraubungen kompensieren Druckänderungen, bei gleichzeitiger hoher Schutzart, und verhindern das Eindringen von Staub und Luftfeuchtigkeit.
Die Druckausgleich-Verschraubungen sind für den Einsatz in Schränken und Gehäusen geeignet.
| Befestigung |
PG 29 Gewinde mit Überwurfmutter |
| Anzugsmoment |
5 Nm |
| Material |
Kunststoff nach UL94 V-0, lichtgrau;
hohe Witterungs- und UV-Beständigkeit nach UL746C (f1) |

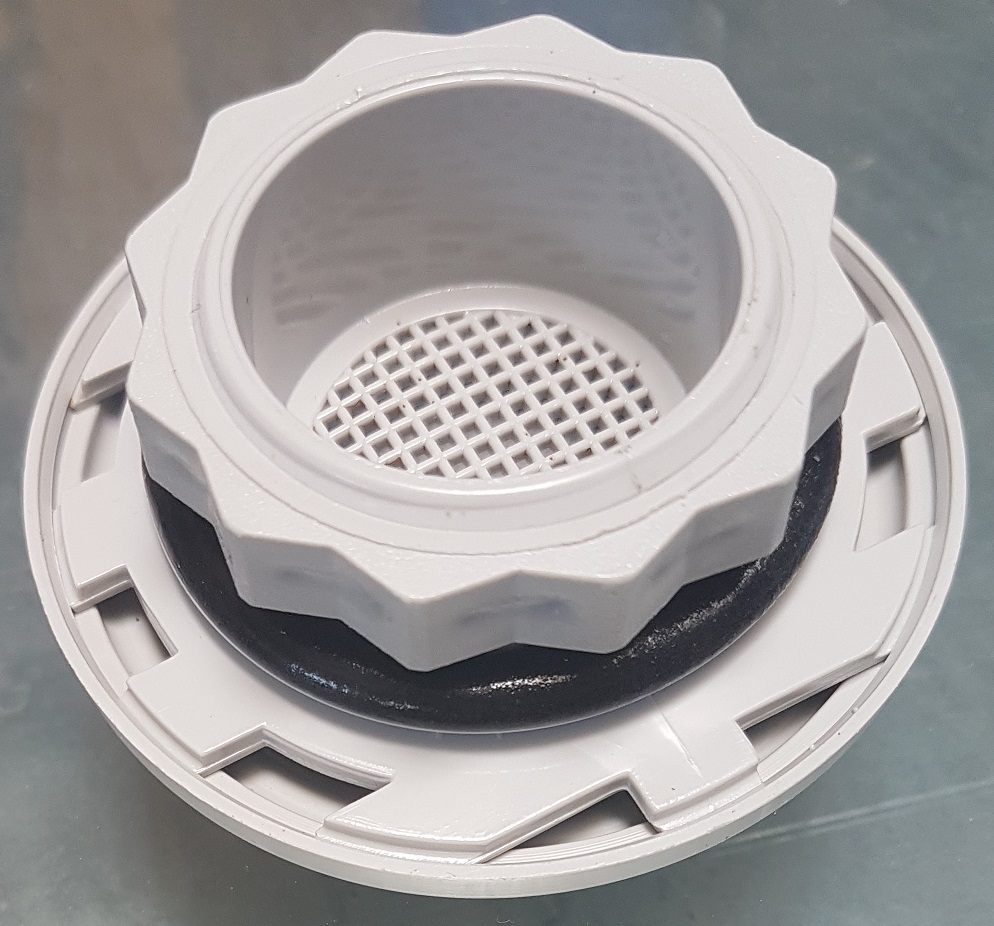

| Dichtung |
Dichtring NBR |
| Lufteintrittsfläche |
ca. 1,5 cm² |
| Abmessungen |
Ø 65,5 x 30,5 mm |
| Einbaulage |
vertikal¹ |
| Einsatz-/Lagertemperatur |
-45 bis +70 °C |
¹ Wird das DAE nicht vertikal eingebaut, reduziert sich die Schutzart auf IP44.
Montageanleitung
Luftöffnung Ø 37⁺¹ mm in Gehäusewand bohren und Druckausgleich-Verschraubung mit Mutter befestigen. Es ist darauf zu achten, dass sich der Dichtring an der äußeren Gehäusewand befindet. Um einen optimalen Druckausgleich sicherzustellen, wird empfohlen zwei Druckausgleich-Verschraubungen diagonal versetzt gegenüberliegend anzubringen.
Also eine Verschraubungung unten links, die andere oben rechts.
