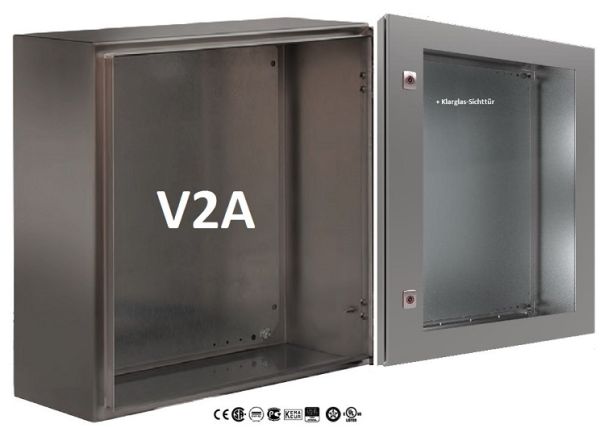

Edelstahlgehäuse
PLUS Sichttür - im Austausch gegen die Standardtür.
Sichtbereich HxB 259x143mm |
Material: 1.5 mm AISI 304 Edelstahl, 2 mm für Schränke mit einer Höhe oder Breite ab 600 mm. 4 mm klares Sicherheitsglas.
Oberfläche: 400 vorgeschliffener Edelstahl.
Schutzart: Entspricht IP 55 | TYPE 12, 13, IK 07.
Verpackungseinheit: 1 Tür.
Eigenschaften |
|
Hinweis |
Mit Montageplatte |
Höhe |
400 mm |
Breite |
300 mm |
Tiefe |
210 mm |
Montageplattenhöhe |
370 mm |
Montageplattenbreite |
250 mm |
Max. nutzbare
Tiefe Gehäuse |
192 mm |
Nr. Schlösser |
1 |
Gewicht (kg) |
6.65 |
Eigenschaften |
|
Höhe |
400 mm |
Breite |
300 mm |
Höhe des Sichtbereichs |
259 mm |
Breite des Sichtbereichs |
143 mm |
Nr. Schlösser |
1 |
Material:
|
Vorgeschliffener Edelstahl AISI 304
Wandgehäuse: 1,5 mm. Tür: 1,5 mm / 2 mm für Schränke mit einer Höhe oder Breite ab 600 mm.
Montageplatte: 2 mm galvanisiertes Stahlblech.
|
Korpus:
|
Monoblock Korpus, gekantet und nahtverschweißt.
|
Tür:
|
Aus einem Stück gekantet. Aufliegend mit 130°-Öff nungswinkel. Innenliegende Wechselscharniere in AISI 304 Edelstahl für Rechts- und Linksanschlag (Bearbeitung ist nötig). Durchgehend extrudierte PUR-Dichtung. 4 aufgeschweißte Bolzen auf der Türinnenseite zur Aufnahme von Profilschienen.
|
Schließung:
|
3 mm-Doppelbart-Schloss aus Zamak mit 90°-Bewegungsbereich sowie Anti-Vibrations-Mechanismus. Dreipunkt-Drehstangenverschluss.
Edelstahlschloss und weitere Ausführungen sind als Zubehör erhältlich.
|
Montageplatte:
|
Wird auf M8 Bolzen aufmontiert, die an der Gehäuserückwand aufgeschweißt sind. Bei Wandgehäusen von 800 mm Höhe oder Breite und mehr ist die Montageplatte durch Abkantungen auf allen Seiten versteift. Bei Nutzung von AMG Zubehör kann die Montageplatte auf jede mögliche Tiefe eingestellt werden.
|
Kabeleinführung:
|
Standardmäßig keine Flanschöffnungen zur Optimierung der Dichtigkeit des Wandgehäuse.
|
Schutzart:
|
Entspricht IP 66 | TYPE 4X, 12, 13 | IK 10.
|
Oberfläche:
|
240er vorgeschliffener Edelstahl (Durchschnitt: 0,5 Mikron)
|
Zertifikate:
|
CE, CSA, DNV-GL, GOST, Kema Keur, Lloyds shipping, RS, cULus_listed.
|
Lieferumfang:
|
Montageplatte inkl. Montagematerial und vorgesehen zur Erdung. Verpackt in wiederverwendbarem Karton.
|
Zusätzliche Informationen:
|
Der Einsatz von Thermo-Management-Ausrüstung, Ventilation und Regendächern für Anwendungen in rauhem Umfeld und / oder im Außenbereich wird stark empfohlen.
|
