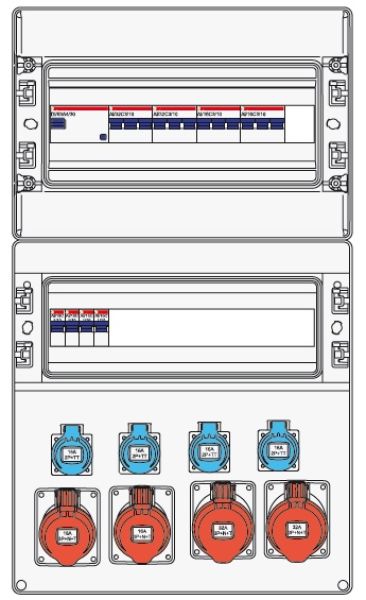

IP65 Wandverteiler 2x18 TE mit 4x230V 2x 16A 1x32A Steckdosen IP67 anschlußfertig verdrahtet
IP65 Steckdosen-Kombinationen und Gehäuse

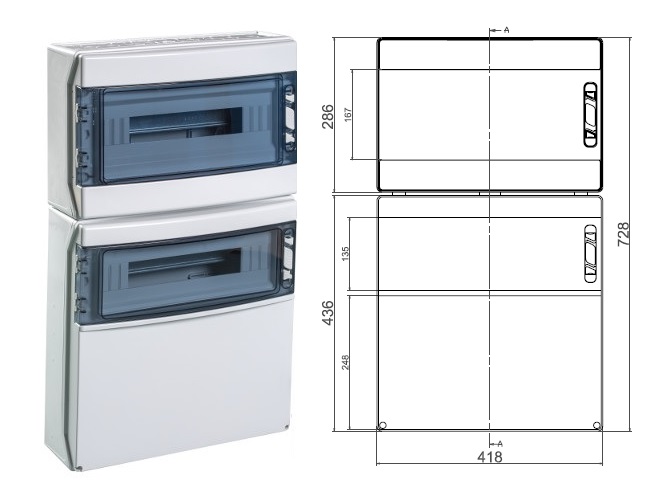

Aufputz-Gehäuse mit einer Kapazität von 6, 9, 12, 18 und 24 Modulen und Sichtfenster
aus halogenfreien Kunststoffen
Grundgehäuse: ABS, Farbe RAL 7035.
Bedienklappe aus PC getönt mit UV-Schutz.
Bei Lieferung des Gehäuses sind die Fenster in der Abdeckung und die Scharniere am Unterteil montiert.
aus halogenfreien Kunststoffen
Grundgehäuse: ABS, Farbe RAL 7035.
Bedienklappe aus PC getönt mit UV-Schutz.
So kann der Installateur die Abdeckung nach Belieben handhaben.
Hutschienen werden bei allen Modellen montiert geliefert.
Hutschienen werden bei allen Modellen montiert geliefert.
Technische Daten
| Schutzart | IP65 |
| Schlagfestigkeit | IK08 |
| Glühdrahtfestigkeit | 650 ºC |
| Kugeldruck | 70 ºC |
| Umgebungstemperaturbereich | -25 ºC / 40ºC |
| Maximale Betriebsspannung | 1000 V AC / 1500 V DC |
| Doppelte Isolierung | Schutzklasse II |
Zertifizierungen
In Übereinstimmung mit den Richtlinien 2014/35/EU.
Normen: UNE-EN 62208 und UNE-EN 61439-1 (in den betreffenden Teilen).
KUNSTSTOFFGEHÄUSE
CSN36PT/RR GEHÄUSE CSN36PT/RR, IP65, M3
Kabelquerschnitt PE+N: 12x(2,5-6 mm2)+12x(4-10 mm2)+1x(10-25 mm2)+1x(16-35 mm2)
INDUSTRIESTECKDOSEN UND STECKER
4x 00105 ANBAUSTECKDOSE 2P+TT, LAT CT/OB, 16A, 250V, IP67 M3
2x 03803 B.E.I. 3P+N+T, 16A, 200/346V 240/415V, 6H, IP67 M3
2x 03806 B.E.I. 3P+N+T, 32A, 200/346V 240/415V, 6H, IP67 M3
SCHUTZSCHALTER
1x B3/5P25/P Klemme M3 5P 25MM2
1x DI/63A4/DO DIF DOEPKE 63A A 30MA 4P
2x AI/32C3/DO AUT DOEPKE 32A C 10KA 3P
2x AI/16C3/DO AUT DOEPKE 16A C 10KA 3P
4x AI/16B1/DO AUT DOEPKE 16A B 10KA 1P + 3 Stück ohne Anschluss
incl. Montage und Prüfung
