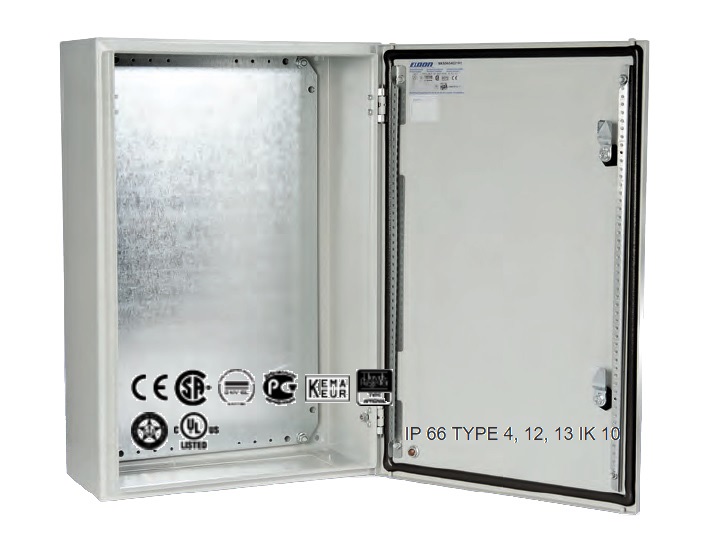

kleiner Metall Schaltschrank 300 x 300 x 210 mm HBT Stahlblech 1-türig IP66 mit verzinkter Metall-Montageplatte und Erdungsband

Material:

Wandgehäuse: 1,2 mm Stahlblech für Wandgehäuse mit einer Tiefe von 155 mm / 1,4 mm für Wandgehäuse mit einer Tiefe von 210 oder 260 mm / 1,5 mm für Wandgehäuse mit einer Tiefe von 300 oder 400 mm oder für eine Höhe oder Breite ab 1000 mm. Einführungsfl ansch: 1,4 mm Stahlblech. Tür: 1,2 mm Stahlblech / 1,5 mm für Wandgehäuse mit einer Höhe oder Breite ab 500 mm / 2 mm für Wandgehäuse mit einer Höhe oder Breite ab 800 mm. Montageplatte: 2 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20,4 mm, Durchmesser und 2 mm Tiefe in die Rückwand eingebracht.

Tür:

Aufliegend, mit 130°-Ö ff nungswinkel, verdeckte und demontierbare Wechselscharniere für Rechts- oder Linksanschlag und gesicherten Stiften. Ab einer Wandgehäuse-Höhe von 300 mm sind Bolzen zur Montage der Tür-Montageprofile MMDP gegeben. Ab einer Höhe von 600 mm sind die Profile bereits vorinstalliert. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.

Schließung:

Schloss mit Doppelbart zum einfachen Öffnen der Tür, 3 mm DIN Doppelbart Schloss mit 90° Schließwinkel, ab 1000 mm Wandgehäuse-Höhe 3-Punkt-Schließgestänge. Andere Schlosseinsätze als Zubehör.

Montageplatte:

Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfachen Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.

Flanschöffnung:

Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.

Schutzart:

Entspricht IP 66 | TYPE 4, 12, 13 | IK 10. Bei Installation im Außenbereich wird die Montage eines ARF Regendaches empfohlen. Korrosionsschutz sollte ebenfalls in Erwägung gezogen werden.

Zertifikate:

CE, CSA, DNV-GL, GOST, Kema Keur, Lloyds shipping, RS, cULus_listed.

Oberfläche:

RAL 7035, Pulver-Strukturlackierung.

Lieferumfang:

Komplettgehäuse mit Flansch, Dichtung und Schrauben, Kunststoff schlüssel DIN 3 mm und Montagematerial. Erdungsmöglichkeiten.
