Mehrloch Dichteinsatz WJ-DM - mehrfach Kabeleinführung in einer KVPA-Kabelverschraubung (³) mit Zugentlastung

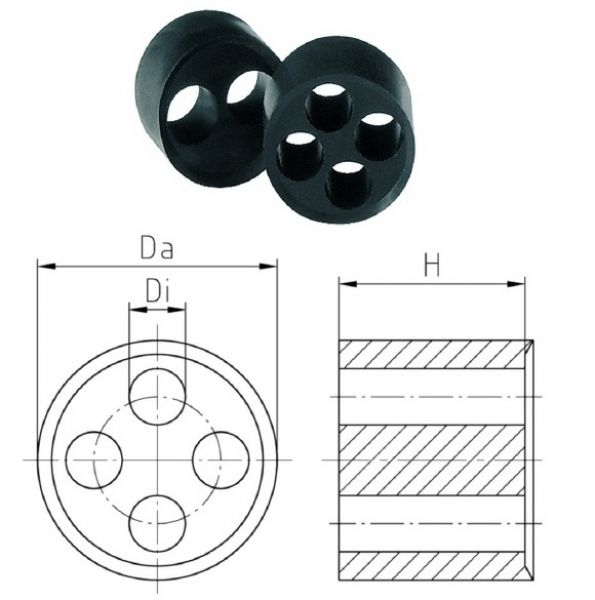

Jacob Dichteinsatz WJ-DM xx/zXz aus Evoprene TPE zur Durchführung mehrerer Einzelkabel
Temperaturbereich -30°C bis +100°C
Optimiert für Jacob-PERFECT Serien 50.6xx M/zXz, 50.6xx Pazzzz/zXz,
(³) aber auch zum Einsatz in vielen anderen Kabelverschraubungen (z.B. unsere Serie KVPA
Standard-Klemmbereich +
Standard mit Langgewinde) geeignet.
| Größe |
Löcher
Anzahl x Durchmesser |
Höhe |
Aussen |
Original |
| xx |
mm |
mm |
mm |
Bezeichnung |
| M12 |
2x1.6 |
6,6 |
8,5 |
WJ-DM12 |
| M12 |
3x2,3 |
6,6 |
8,5 |
WJ-DM12 |
| M12 |
4x2 |
6,6 |
8,5 |
WJ-DM12 |
| M16 |
2x4 |
7,6 |
11,7 |
WJ-DM16 |
| M16 |
2x4,5 |
7,6 |
11,7 |
WJ-DM16 |
| M16 |
4x2,3 |
7,6 |
11,7 |
WJ-DM16 |
| M16 |
4x3,5 |
7,6 |
11,7 |
WJ-DM16 |
| M20 |
2x4 |
7,5 |
15,1 |
WJ-DM20 |
| M20 |
2x6 |
7,5 |
15,1 |
WJ-DM20 |
| M20 |
4x5 |
7,5 |
15,1 |
WJ-DM20 |
| M25 |
2x6 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
2x8 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
3x4 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
3x6 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
3x7 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
4x5 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
4x6 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
4x6,5 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
5x4 |
9,3 |
19,8 |
WJ-DM25 |
| M25 |
6x4 |
9,3 |
19,8 |
WJ-DM25 |
| M32 |
2x8 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
3x8 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
4x7 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
4x8 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
4x8,5 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
6x4 |
12,5 |
25,1 |
WJ-DM32 |
| M32 |
6x6 |
12,5 |
25,1 |
WJ-DM32 |
| M40 |
4x10 |
15 |
32,3 |
WJ-DM40 |
| M40 |
5x8,5 |
15 |
32,3 |
WJ-DM40 |
| M40 |
8x6,5 |
15 |
32,3 |
WJ-DM40 |
