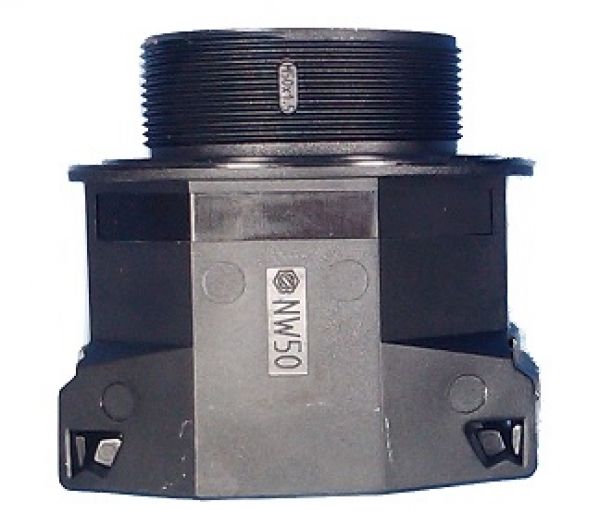

gerade metrische Verschraubung M63 auf Wellrohr NW50 für den einfachen Anschluss von Kabelschutz Wellrohren an Gehäuse, wie z.B. Schaltschränke, Klemmenkästen etc., oder an Anschlußstecker
Schutzart: IP65 (IP68**)
Material: Polyamid 6
Temperaturbereich: -40°C bis 120°C
Flammschutz: • nach FMVSS 302: < 100 mm/min
Farbe(n)/Ausführungen: • Schwarz, grau• Außengewinde: Metrisch/PG
Eigenschaften:
• Konisch dichtend am Wellschlauch
• Gewindeabdichtung über Dichtstege

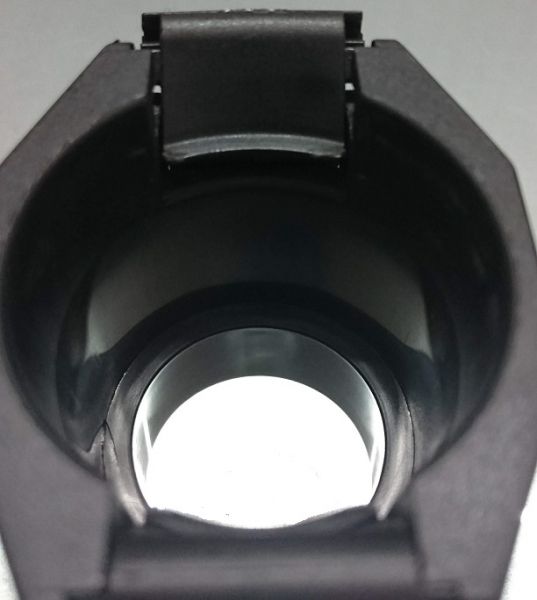

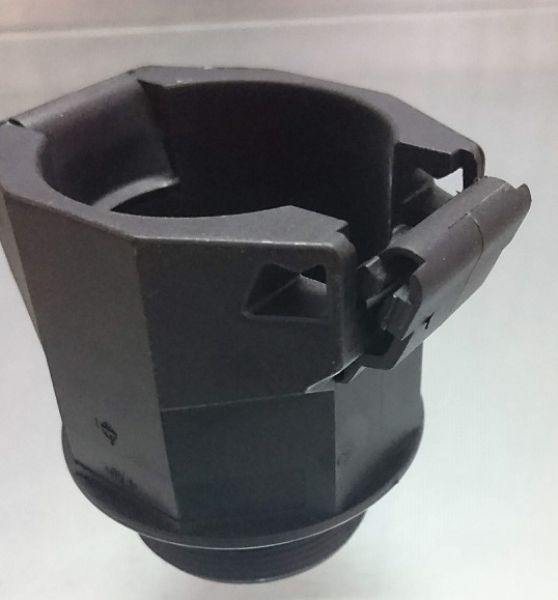

• Spezielle Verrastungstechnik

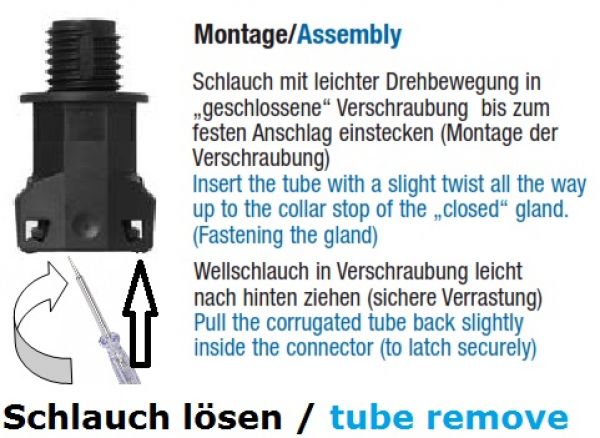

• Einfache und schnelle Montage:Schlauch wird in die „geschlossene“Verschraubung eingesteckt
• Wellschlauch in der Verschraubung drehbar
• Hohe Auszugskräfte
• Halogenfrei
Zubehör: • O-Ring Dichtung
Anwendungsbereiche:
• passend für Profile: Normal, UFW
• Maschinen- und Apparatebau
• Schiffs- und Bahnbau
• Fahrzeugbau
• Schaltschränke
IP 68** Zum Erreichen der Schutzart IP 68 montierenSie den O-Ring im ersten Wellental nach demAbschnitt des Wellschlauches verschraubungsseitig.Bei NW 50 Normalprofil O-RingDichtungen im ersten und zweiten Wellentaldes Schlauches montieren.
| |
Außen-
|
|
| |
Gewinde |
für |
NW |
| |
Anschluss
gewinde |
|
Nennweite |
| |
M12x1,5 |
NW |
7,5 |
| M12x1,5 |
NW |
8,5 |
| M12x1,5 |
NW |
10 |
| M16x1,5 |
NW |
10 |
| M16x1,5 |
NW |
12+13 |
| M20x1,5 |
NW |
12+13 |
| M20x1,5 |
NW |
17 |
| M25x1,5 |
NW |
17 |
| M25x1,5 |
NW |
22 |
| M25x1,5 |
NW |
23 |
| M32x1,5 |
NW |
29 |
| M40x1,5 |
NW |
37 |
| M50x1,5 |
NW |
50 |
| M63x1,5 |
NW |
50 |
