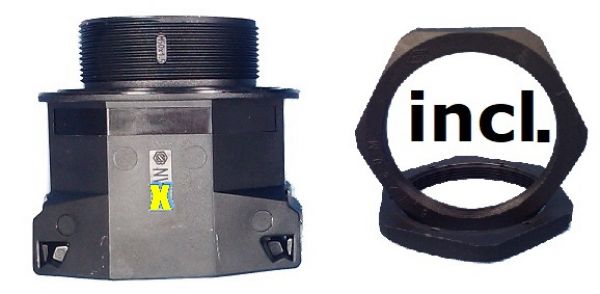

Wellrohr Verschraubung M25 auf NW22 metrisch - gerade Schlauchverschraubung für den einfachen Anschluss von Kabelschutz Wellrohren an Gehäusen, wie z.B. Schaltschränke, Klemmenkästen etc., oder an Anschlußstecker
| Schutzart: |
IP65 (IP68**) |
|
Material:
|
Polyamid 6
|
|
Temperaturbereich:
|
-40°C bis 120°C
|
|
Flammschutz:
|
• nach FMVSS 302: < 100 mm/min
|
|
Farbe(n)/Ausführungen:
|
• Schwarz, grau
• Außengewinde: Metrisch/PG
|
|
Eigenschaften:
|
• Konisch dichtend am Wellschlauch
• Gewindeabdichtung über Dichtstege

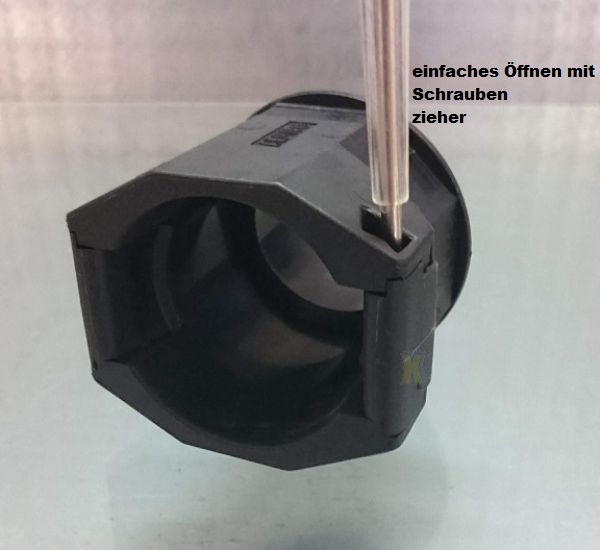

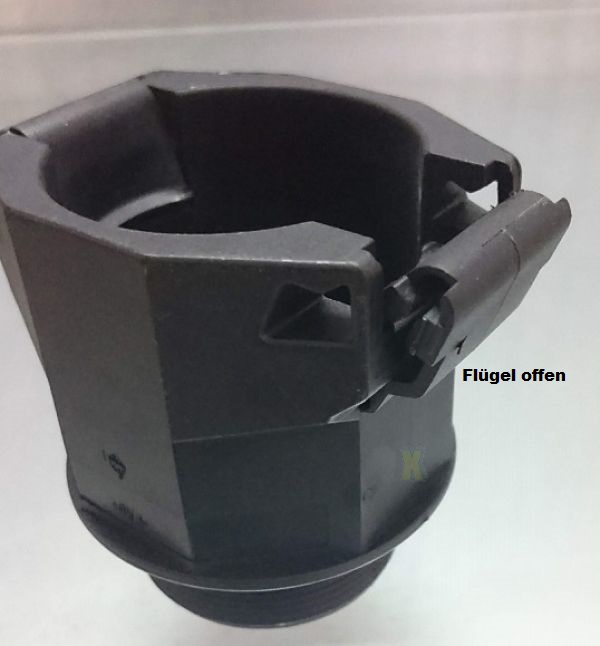

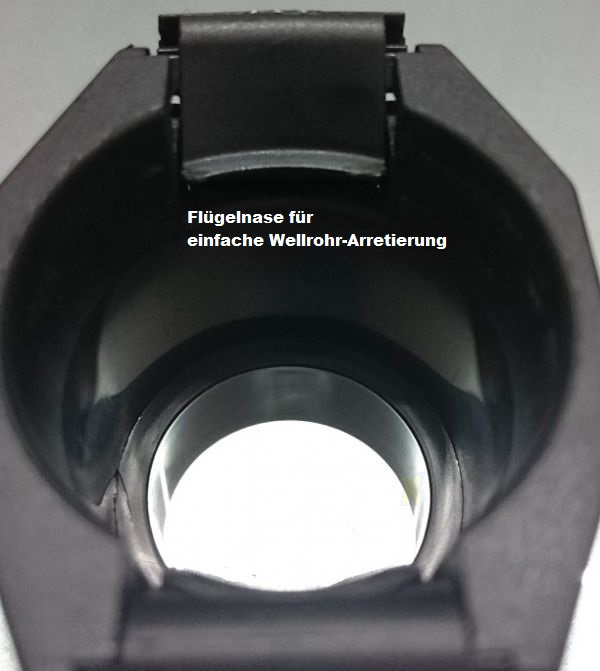

• Spezielle Verrastungstechnik

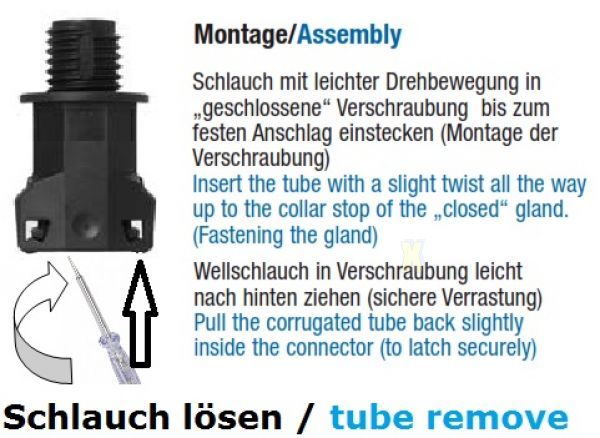

• Einfache und schnelle Montage:
Schlauch wird in die „geschlossene“
Verschraubung eingesteckt
• Wellschlauch in der Verschraubung drehbar
• Hohe Auszugskräfte
• Halogenfrei
|
|
Zubehör:
|
• O-Ring Dichtung
|
|
Anwendungsbereiche:
|
• passend für Profile: Normal, UFW
• Maschinen- und Apparatebau
• Schiffs- und Bahnbau
• Fahrzeugbau
• Schaltschränke
|
|
IP 68**
|
Zum Erreichen der Schutzart IP 68 montieren
Sie den O-Ring im ersten Wellental nach dem
Abschnitt des Wellschlauches verschraubungsseitig.
Bei NW 50 Normalprofil O-Ring
Dichtungen im ersten und zweiten Wellental
des Schlauches montieren.
|
| |

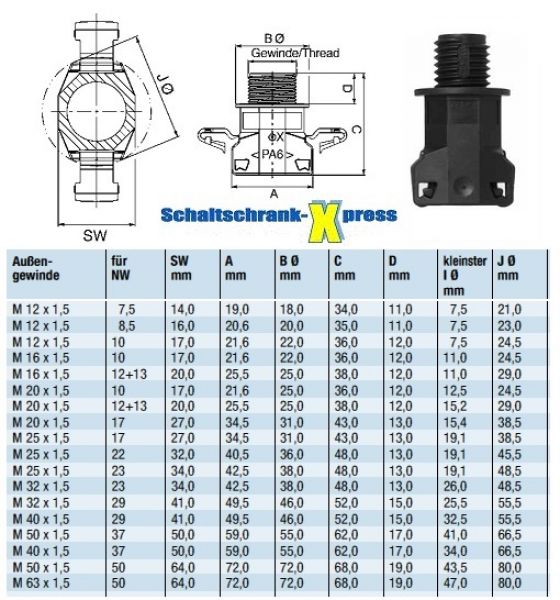

Außen-
|
|
| |
Gewinde |
für |
NW |
| |
Anschluss
gewinde |
|
Nennweite |
| |
M12x1,5 |
NW |
7,5 |
| M12x1,5 |
NW |
8,5 |
| M12x1,5 |
NW |
10 |
| M16x1,5 |
NW |
10 |
| M16x1,5 |
NW |
12+13 |
| M20x1,5 |
NW |
12+13 |
| M20x1,5 |
NW |
17 |
| M25x1,5 |
NW |
17 |
| M25x1,5 |
NW |
22 |
| M25x1,5 |
NW |
23 |
| M32x1,5 |
NW |
29 |
| M40x1,5 |
NW |
37 |
| M50x1,5 |
NW |
50 |
| M63x1,5 |
NW |
50 |
